Содержание статьи:

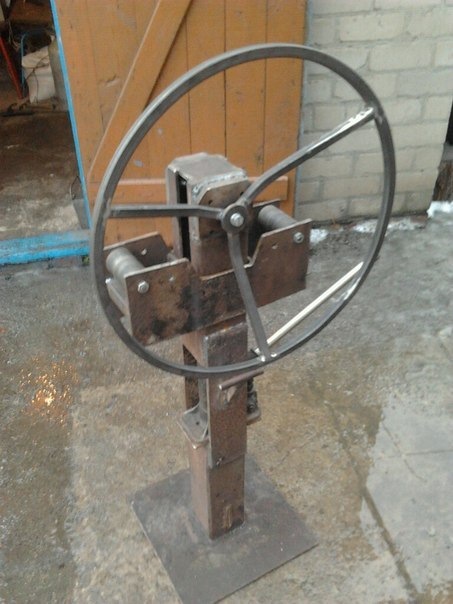

вальцовочный трубогиб своими руками
вальцовочный трубогиб своими руками

Сделать трубогиб своими руками для домашних нужд либо профессиональный, чтобы у вас была возможность выгибать трубы под нужным углом и, также важно с необходимым градусом изгиба, это не сложно.

Несмотря на распространенное мнение, что в большинстве случаев трубогиб применяется для того, чтобы выполнять работы связанные с сантехникой, но при таких работах применяют разные отводы и фитинги. Это куски труб, которые изначально согнуты под нужным углом и их производят на заводах. Но для использования отводов имеются и ограничения, их определяют стандартные характеристики:

  • углы поворотов могут быть разными 45, 60, 90, 180 градусов;
  • радиус изгибов, производят отводы с радиусом 1,0 Ду и 1,5 Ду;
  • применение сварки.





простой трубогиб
простой трубогиб

Не всегда подобные параметры могут соответствовать необходимым конструкциям, так что приходится придавать им такую форму, которая нужна. Как раз в этом случае и выручит трубогиб.

Без трубогиба не обойдется ни один владелец частного дома либо дачи, если они желают сами делать различные конструкции типа теплицы, арки либо ограждения.

Давайте попробуем понять, как сделать трубогиб своими руками. Так как подобный станок можно применять не только у себя дома, но и в работе, потому как конструкция данного устройства не сложная, а сам инструмент имеет высокую стоимость. Так что, сделав трубогиб самостоятельно, вы еще и сэкономите деньги.






трубогиб своими руками

Приборы для сгибания труб из стали можно разделить по таким параметрам:

  • по уровню мобильности переносные и стационарные;
  • по виду привода могут быть электрические, ручные, электрогидравлические, гидравлические;
  • по методу действия.





схема трубогиба
схема трубогиба

Обкатка

бездорновый трубогиб
бездорновый трубогиб

При подобном методе один край трубы зажимают, а для того чтобы придать ей необходимый изгиб применяется специальный шаблон неподвижного типа. Для обкатки изделий вокруг самого шаблона применяют ролики прижимного типа.





Намотка

трубогиб для профильной трубы
трубогиб для профильной трубы

В данном устройстве трубу прижимают к шаблону подвижного типа (ролик), на него наматывается труба и протягивается между роликом и упором, которые стоит в самом начале точки загиба.

Трубогубы арбалетного типа


как сделать трубогиб

В подобном трубогибе сама труба упирается на два ролика, а сам изгиб производит шаблон, которые крепится на штоке подвижного типа. Сам шаблон давит в середину прикрепленной части трубы, и таким образом придает трубе необходимый изгиб.

Вальцовка или прокатка

работа с трубогибом
работа с трубогибом

Необходимый угол изгиба делают, используя трехвалковое устройство, основой такой конструкции являются два ролика опорного типа и центральный ролик. На трубу давит ролик центральный, кго положение определяет радиус изгиба. Такой трубогим можно назвать универсальным, в других станках изгиб зависит от применяемого вами шаблона.


изготовление трубогибного станка

Производство трубогиба, который работает по принципу намотки, нельзя назвать простым, так что подобный прибор делается только промышленным методом. Метод арбалетного типа имеет огромный недостаток – это давление штока, на котором закрепляется шаблон, называемый башмаком. Все сосредотачивается на его верхней части.

Подобный метод изгиба трубы значительно ее растягивает по наружной стороне, а это может уменьшить толщину стенок и вызвать разрывы. В особенности не рекомендуется применять данный метод для выгибания очень тонких изделий.

Прибор, который работает по методу вальцовки, почти не имеет недостатков перечисленных выше, подобную технологию применяют для производства отводов на заводах.

Прибор для изгиба труб, который вы можете сделать самостоятельно, может быть разной конструкции. Подбирать ее вид необходимо, опираясь на то, какой радиус изгибов труб вам нужен. Имеется целый список рекомендаций, по которым и выбирается определенная модель устройства для изгиба. Важные характеристики, которые следует учитывать это толщина стенки труб и ее диаметр. Перед тем как начать работу с трубогибом следует ознакомиться с таблицей, в которой отображены все возможные радиусы для изгиба труб.

Для получения меньшего радиуса изгиба, который оговаривается в рекомендациях, следует применять дорновый трубогиб либо вальцевание горячего типа, его также в основном используют на производствах. Прибор с дорном тяжелее сделать дома, так что их редко делают своими руками, и отдают предпочтение вальцовочным.

Чтобы своими руками произвести прокатку трубы горячего типа, можно использовать  трубогиб, который вы сделали самостоятельно, он должен быть полностью сделан из металла, так как станина такого оборудования отличается высоким уровнем надежности. Для того чтобы проделать подобную операцию вам дополнительно нужна будет газовая горелка или паяльная лампа.

чертеж станка
чертеж станка

Обычный станок для гибки трубы можно сделать из дерева. Понятное дело, что он будет ручным, а в его конструкции можно даже не делать прижимного ролика, если его использовать для изделий с тонкими стенками.  Шаблон для подобного устройства производят из деревянной доски, ее толщина должна быть такой, чтобы была больше трубы.

Для более удобной работы можно подумать и про профилирование шаблона с торцов, чтобы избежать скольжения трубы при сгибании. Для этого можно сложить две доски, и предварительно спилить у них одну грань, таким образом, создав желоб. Предварительно нарисованный чертеж сможет помочь избежать ошибок.

Во время применения такого типа трубогиба шаблон закрепляется на надежное основание, слева закрепляется упор. Трубу, которую следует выгнуть в нужном радиусе, заводят между упором и шаблоном и выгибают, но при этом нужно следить труба не выскочила из шаблона.

При помощи подобного устройства, который вы сделаете из материалов, находящихся под рукой, вы сможете сгибать только до  большого радиуса. Можно не делать шаблон из дерева и сделать приспособление проще, просто заменить его на прикрепленные, на основание крюки из металла, которые располагаются на окружности с необходимым радиусом. Подобное устройство удобно, так как размеры изгиба можно менять в любое время, просто поменять расположение крюков-опор на окружности с таким радиусом как вам нужно.

Взяв лебедку ручного типа, вы сможете намного расширить диапазон проводимых работ при помощи увеличения усилия тяги для выгибания труб.

трубогиб с прижимным роликом
трубогиб с прижимным роликом

Более сложную конструкцию имеет ручной трубогиб, в нем применяется ролик прижимного типа. Для производства подобного устройства можно применять и дерево, и металл.

Для труб, которые произведены из мягких металлов, например медных, самым лучшим вариантом являются ролики из дерева, потому как они не деформируют металл. Подобные ролики вообще легко сделать дома, если у вас есть чертежи и фото такого устройства. Для этого можно применить доски с достаточной толщиной либо уложить фанеру в несколько слоев.

Трубогиб своими руками такой конструкции, имеющий основу в виде роликов прижимного и неподвижного типа, открывает возможность сгибать трубы с круглым сечением, имеющим большой диаметр.

Чтобы разобраться в том, что подобный прибор отличается простым устройством достаточно увидеть его чертежи либо фото. Все зависит от того, какой уровень нагрузки вы хотите получить от подобного трубогиба, то основание должно быть либо металлическим лмбо из фанеры.

По отношению к центральному ролику, который должен надежно быть прикреплен к основанию, подобный держатель должен вращаться. С другой стороны от ролика по центру на держатель закрепляется рукоятка, которая является рычагом, так что от того, какой длины она будет полностью зависеть и уровень усилия, которое можно создать. Подобный трубогиб позволит проделывать операции с самым разнообразным радиусом изгиба трубы.

Многие думают о том, можно ли сделать трубогим намоточного типа собственноручно. Понятное дело, что можно, но для начала следует ознакомиться с чертежами, где нет упора на основание. В качестве основы в данной конструкции служат два шкива, рама с рычагом и  роликом прижимного типа – это надежное основание. Выгибание с использованием подобного устройства производится при помощи помещения трубы в желоб шкива неподвижного типа, и зажимают при помощи хомута, затем оборачивают вокруг самого шаблона, используя рычаг и ролик.

Для изделий небольших размеров и из мягкого металла (медь, алюминий) будет замечательным решением использовать самодельные трубогибы, которые открывают возможность сгибать трубы в двух различных радиусах. В данном оборудовании применяется один ролик прижимного типа, а шаблон имеет два радиуса, которые располагаются на одной пластинке. Понятное дело, что для каждого из вариантов изгибания ручка должна иметь возможность переустанавливаться, то есть на основании должны иметься отверстия для этого.

ролик для трубогиба
ролик для трубогиба

В качестве примера подобных устройств можно назвать трубогибы гидравлического типа, которые применяют для выгибания труб с круглым сечением. В конструкции такого инструмента должен быть шкив помощнее, и к нему должна быть прикреплена труба в месте изгиба. Такой шкив крепится на крепкой станине, а на ее основании должен иметься шток, приводимый в действие домкратом. На штоке с помощью домкрата можно создавать большое усилие, и оно передается на сам рычаг, который вращает шкив и наматывает на него трубку. Рычаг способен вращаться свободно около оси на шкиве, при этом соединяется с ним с помощью отверстий, которые располагаются на его окружности.

Пример работы такого трубогиба можно увидеть на видео:




электрический трубогиб своими руками

Такого типа механический трубогиб можно сделать и самому с применением реечного домкрата. При применении подобного устройства придется приложить больше усилий.

К примерам устройства такого типа можно относить и трубогибы самодельные, их вальцы делают из дерева. Для работы с подобными приспособлениями для того, чтобы согнуть трубу с круглым сечением следует приложить большие силы, которые также могут уменьшаться из-за вращения подвижного ролика.





гидравлический трубогиб
гидравлический трубогиб

Название такие устройства получили благодаря своему сходству с арбалетом. Основой конструкции такого устройства является рама, которая производится с применением сварки из швеллера и уголков. В середине такой рамы, где закрепляются два вальца подвижного типа, располагают домкрат, с помощью специального башмака, который создает усилие, направляемое на трубу. Трубогибы с вальцами подвижного типа и прижимным башмаком используют в большинстве случаев для выгибания труб с круглым сечением, потому как изделия других видов можно просто деформировать подобным образом.

арбалетный трубогиб
арбалетный трубогиб

Наиболее универсальными и технологичными можно назвать трубогибы, которые работают по технологии прокатки. Как раз подобные устройства, в большинстве случаев оснащаются электрическим приводом, их применяют профессионалы, которые регулярно сталкиваются с тем, что необходимо выгибать трубы из самых разных материалов, куда входит и нержавеющая сталь.

Основой подобной конструкции выступают три ролика вращающегося типа, один из них подвижный. При помощи постепенно увеличивающегося давления ролика прижимного типа и повторяется для любого нового положения ролике при прокатке выгибания трубы, которое проводится щадящим методом, так что стенки труб растягиваются равномерно.

Самым основным достоинством подобного трубогиба является то, что в нем есть возможность регулировки радиуса выгиба изделия. Способов конструкции такого устройства может быть несколько:

  • на деталях конструкции рамы располагают упорные вращающиеся ролики, и колесо, при помощи которого и производится прокатка трубы;
  • несущие поверхности по бокам и основание делают из металла листового типа, а для того чтобы прижимной ролик мог перемещаться применяют винтовую передачу.
  • на трубогибах второго вида есть возможность менять минимальный радиус выгиба, а этого можно достичь при помощи изменения расположения роликов опорного типа.

Несущая конструкция для подобного устройства можно сделать из дерева. Из металла в нем будут только:

  • шток;
  • оси роликов;
  • крепеные детали;
  • ручка для прокрутки роликов.

Ранее рассмотренные устройства, где весь процесс протяжки обеспечен при помощи вращения ролика прижимного типа. Но имеются и такие виды устройств, где передвижение трубы может быть задано с помощью вращения роликов опорного типа.

Ручные либо электрические трубогибы, где вращение передается от одного ролика, имеет ограниченные возможности. Для устройств, где вращаются два ролика, характерна конструкция посложнее, потому как необходимо передавать вращение на два элемента сразу.

Намного удобнее, как считают профессионалы, использовать трубогибы, в которых ролики располагаются снизу. Некоторые специалисты, говорят о том, что на нем намного проще проводить контроль изгиба трубы, так как не загораживается верхняя несущая конструкция.

Любое приспособление для изгибания труб не сложное, его работа основывается на простых законах механики. Если необходимо провести сгибание труб из нержавейки, труб из металлопластика, и такая необходимость бывает не так часто, то вам для работы вполне хватит ручного устройства.

Когда же вы собираетесь работать профессионально на подобном приборе, то лучше сделать трубогиб с электроприводом, он значительно сэкономит затраты ваших сил и будет применять только силу домкрата гидравлического типа, а также поможет сберечь время.
